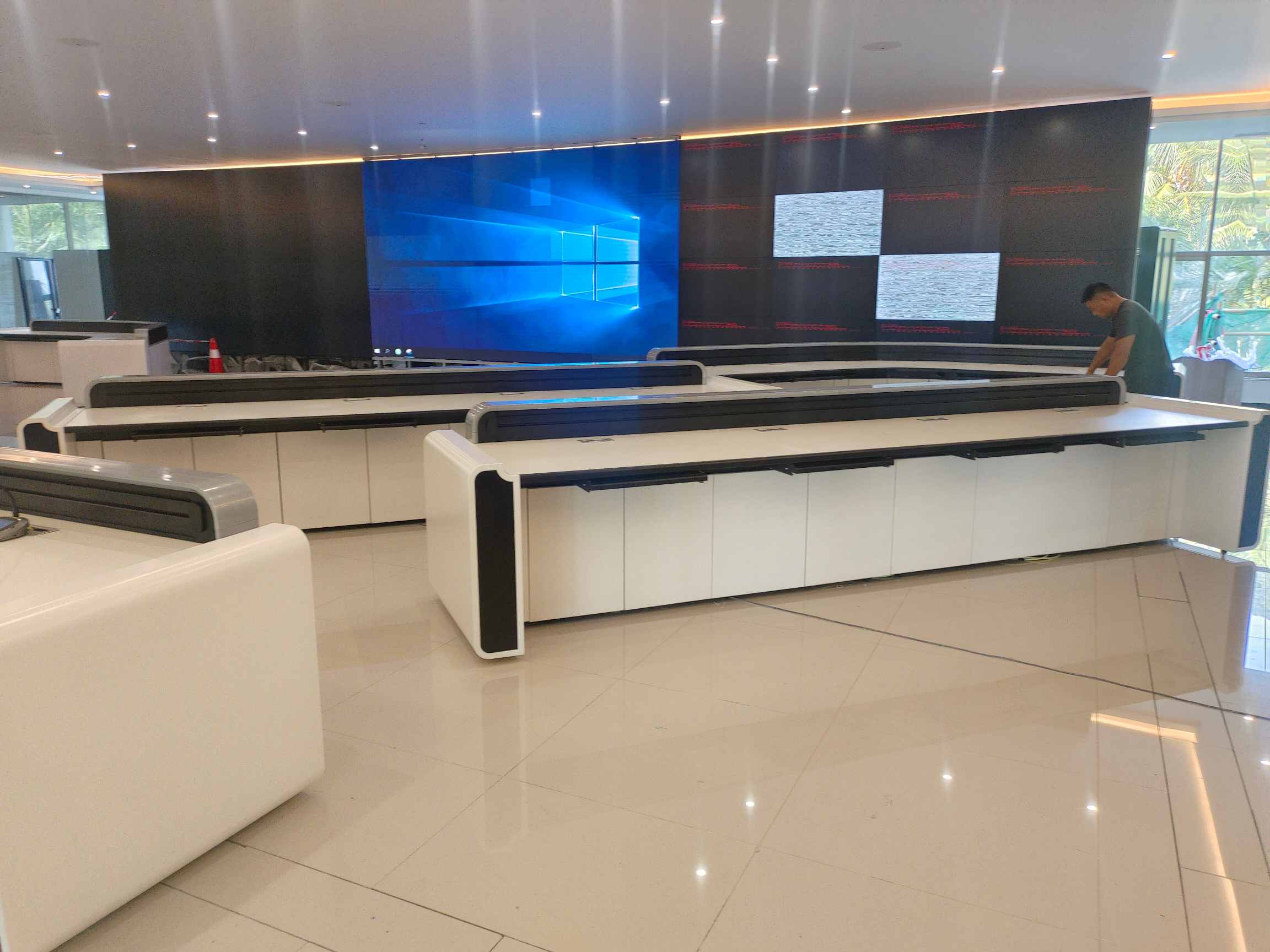

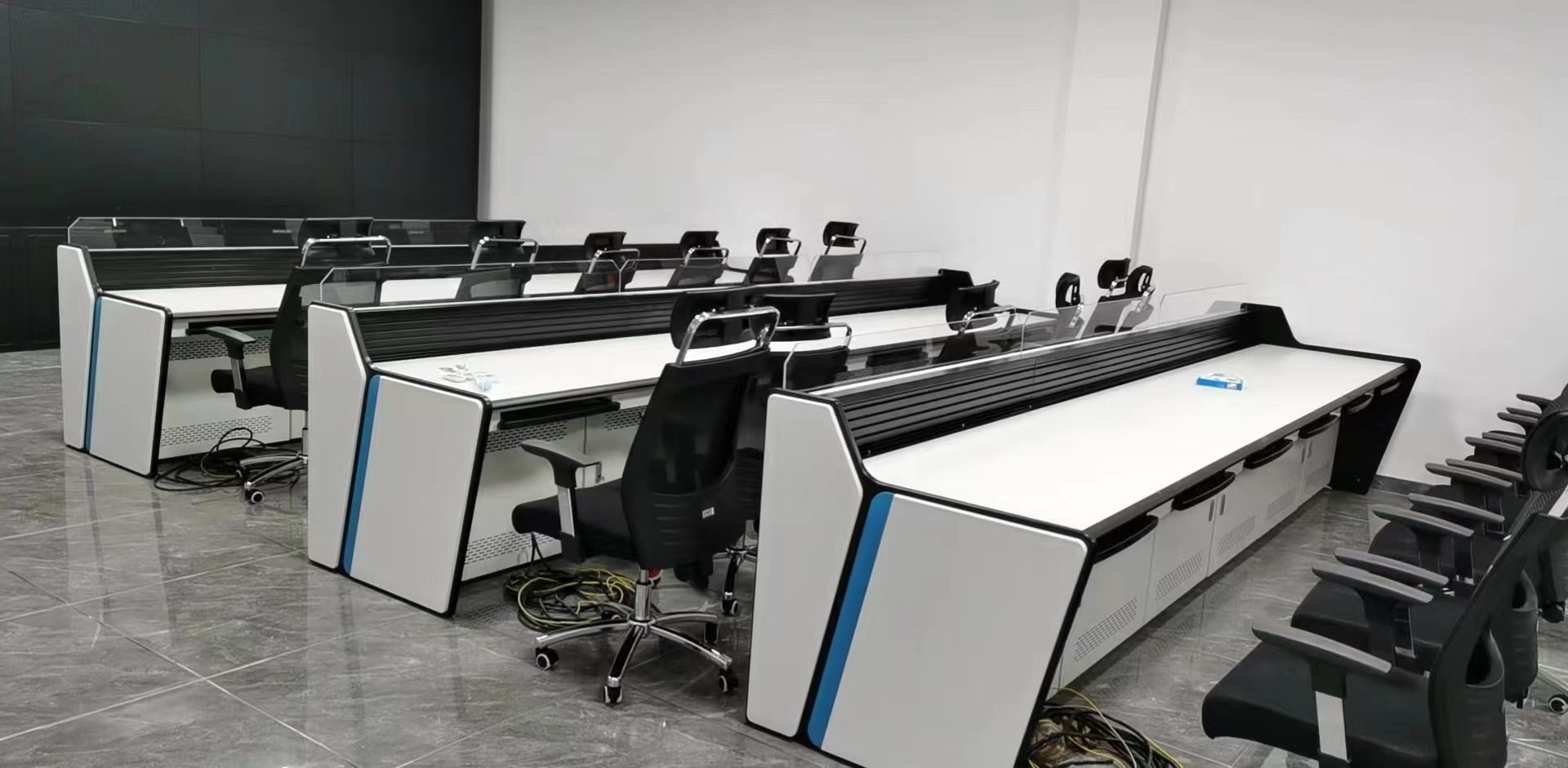

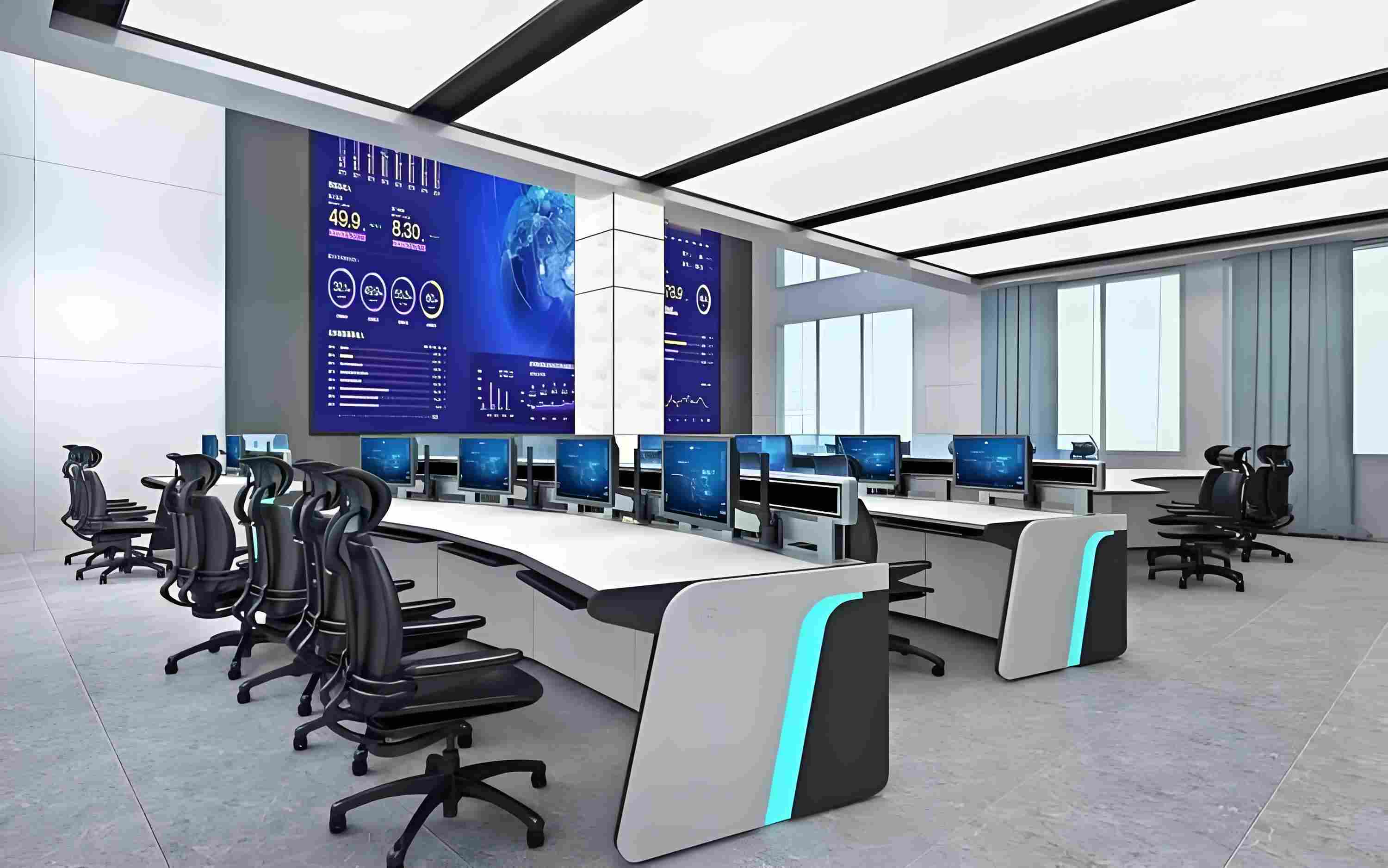

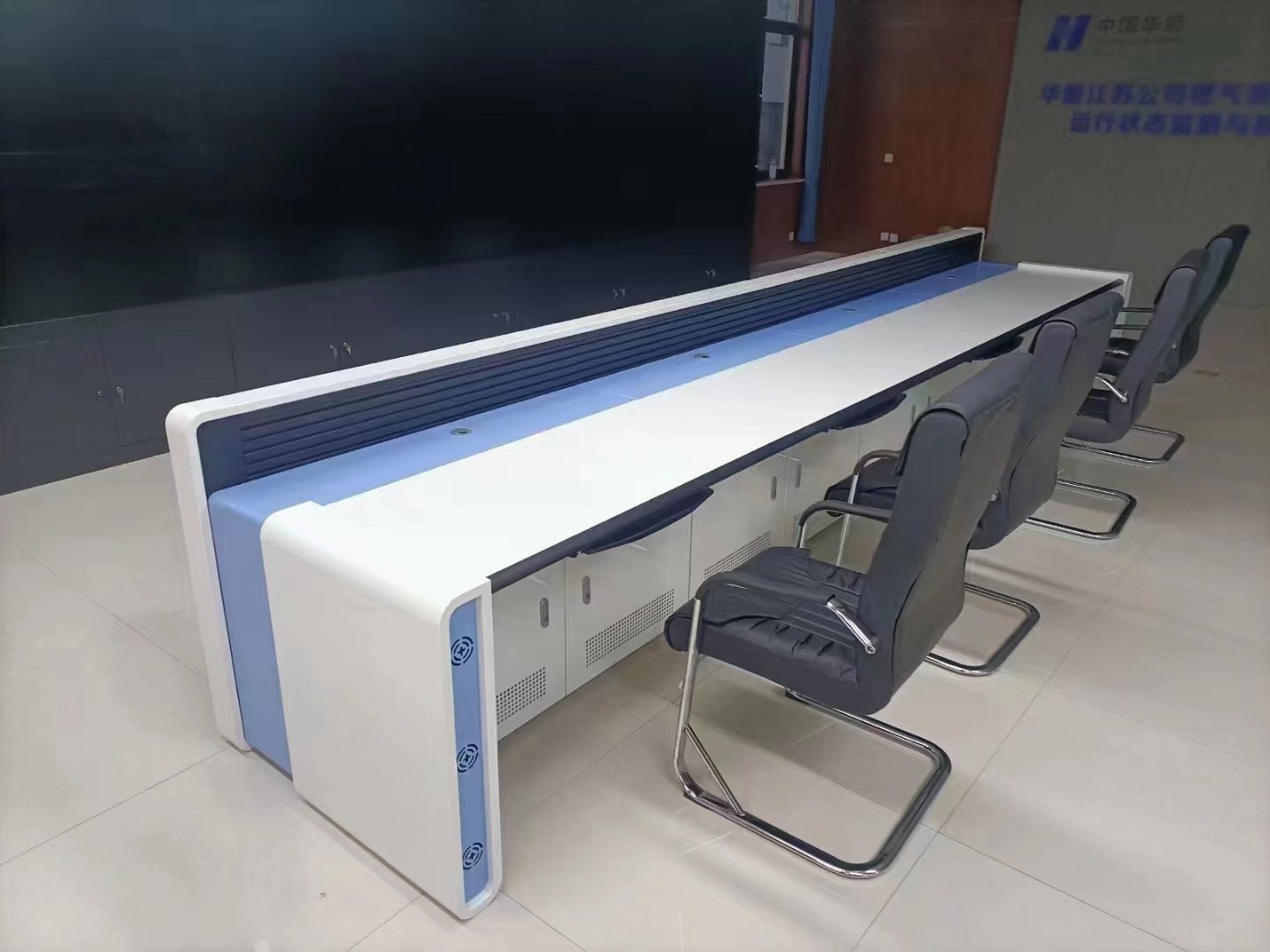

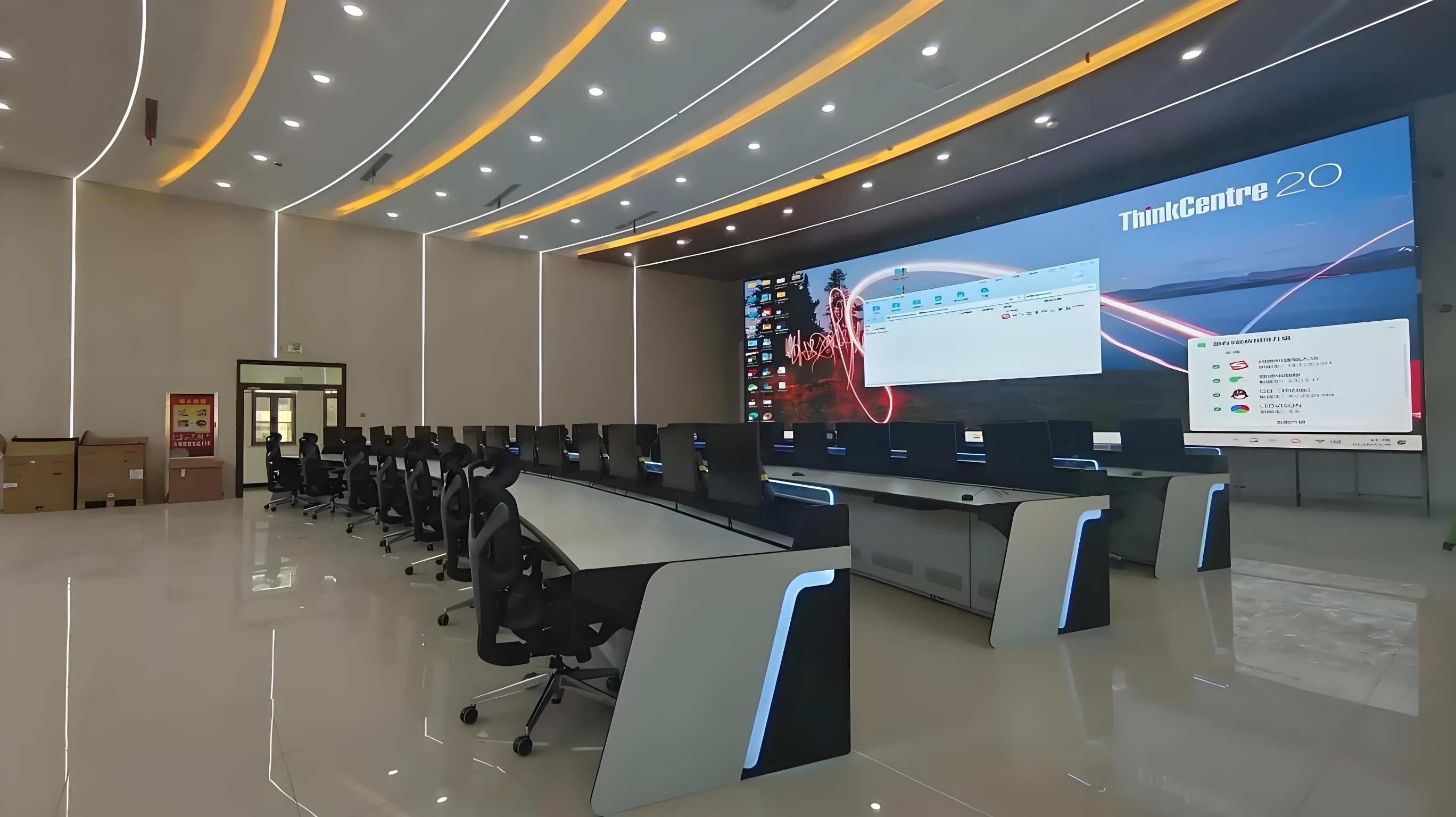

پاور ڈسپیچنگ کنسول

چائنا TEMERY سے پاور ڈسپیچنگ کنسول، جسے گرڈ کنٹرول ورک سٹیشن یا پاور مانیٹرنگ ڈیسک بھی کہا جاتا ہے، پاور کنٹرول ماحول کے لیے ایک وقف شدہ مین مشین انٹرایکشن ٹرمینل ہے۔ عام میزوں کے برعکس، یہ پاور انڈسٹری کے حفاظتی معیارات، EMC کی ضروریات اور 24 گھنٹے آپریشن کے چشموں کی سختی سے تعمیل کرتا ہے، جو بڑے پیمانے پر صوبائی/میونسپل ڈسپیچنگ سینٹرز، ڈسٹری بیوشن مانیٹرنگ رومز، تھرمل/ہائیڈرو پاور پلانٹس اور ونڈ سولر نیو انرجی کنٹرول رومز میں استعمال ہوتے ہیں۔

یہ ایک ماڈیولر اسمبلڈ ڈھانچہ کو اپناتا ہے جو سیدھی لائن، آرک کی شکل، U-شکل اور دیگر ہال لے آؤٹ ڈیزائن کو سپورٹ کرتا ہے۔ اس کی ہر ورکنگ پوزیشن کو ملٹی مانیٹر سپورٹ سسٹم، پوشیدہ کیبل مینجمنٹ، ایکویپمنٹ اسٹوریج کیبن اور گراؤنڈنگ پروٹیکشن کے ساتھ آزادانہ طور پر کنفیگر کیا جا سکتا ہے۔ یہ فی پروجیکٹ اسکیل اور ڈسپیچنگ آپریشن کی ضروریات کے مطابق حسب ضرورت ترتیب کی اجازت دیتا ہے۔

1. مین فریم

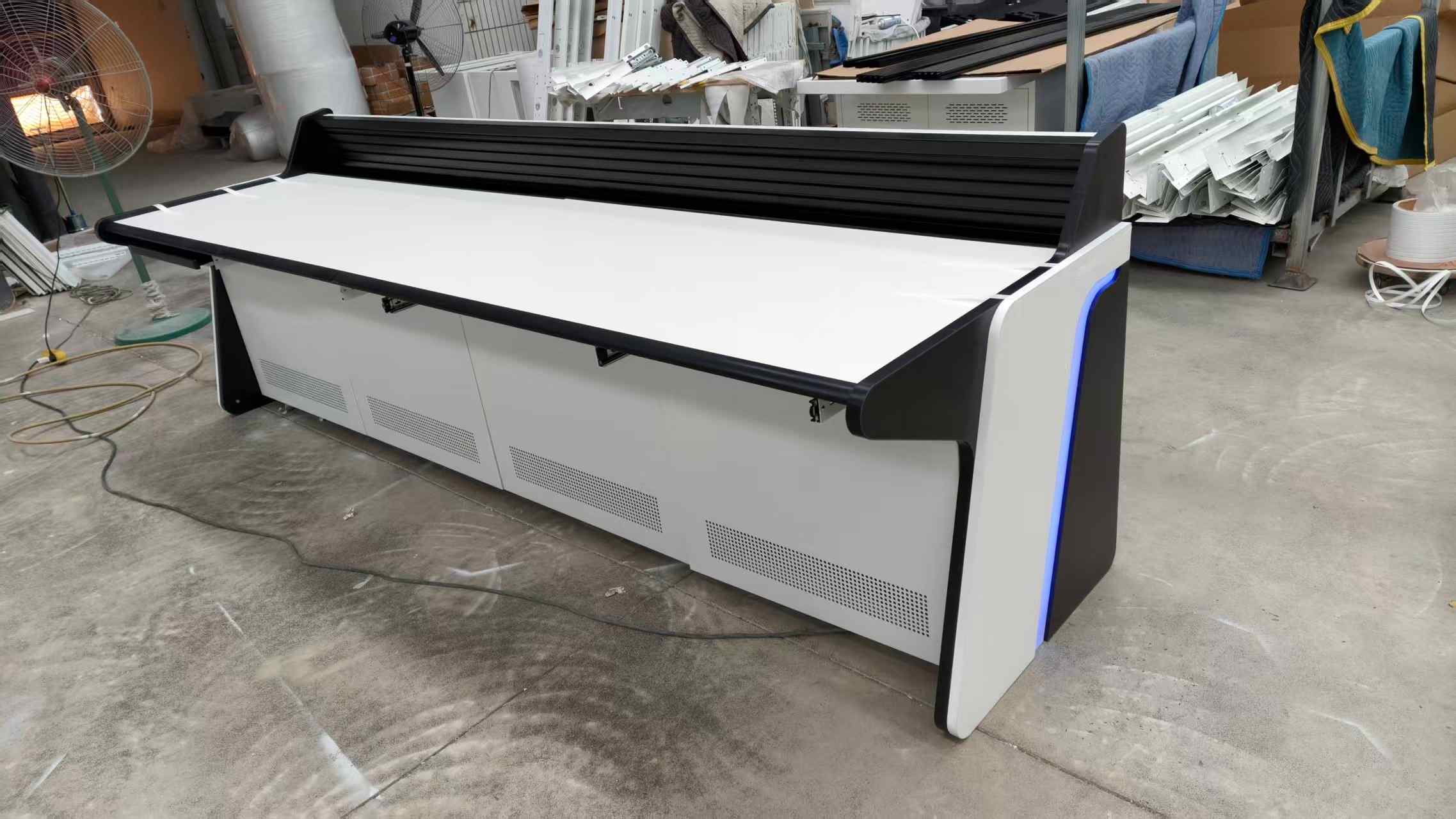

پاور ڈسپیچنگ کنسول کا فریم اعلیٰ معیار کی SPCC کولڈ رولڈ اسٹیل پلیٹ سے بنا ہوا ہے جس کی موٹائی 1.5mm سے 2.0mm تک ہے۔ زنگ کے خلاف مزاحمت، سنکنرن کی مزاحمت، نمی کی مزاحمت اور اخترتی کے خلاف مزاحمت کو یقینی بنانے کے لیے پورے فریم میں تیزابی اچار، فاسفیٹنگ، ڈیگریزنگ اور ہائی ٹمپریچر الیکٹرو سٹیٹک اسپرے ٹریٹمنٹ سے گزرتا ہے۔ اس پر تمام ویلڈنگ کی پوزیشنوں کو بغیر تیز کناروں کے آسانی سے پالش کیا جاتا ہے۔

اس کا اعلیٰ ترین ورژن 6063-T5 صنعتی ایلومینیم الائے بیم کا ڈھانچہ اپناتا ہے، جو مجموعی استحکام، ہلکا وزن اور مضبوط بوجھ برداشت کرنے کی کارکردگی فراہم کرتا ہے۔ سخت فریم طویل مدتی ملٹی اسکرین بھاری بوجھ کو بغیر ہلانے یا خرابی کے برداشت کرسکتا ہے، طویل مدتی بلاتعطل صنعتی نگرانی کے کام کو مکمل طور پر ڈھال سکتا ہے۔

2. اینٹی سٹیٹک ورک ٹاپ

ورک ٹاپ درآمد شدہ HPL کمپیکٹ اینٹی سٹیٹک لیمینیٹ کو اپناتا ہے، جو پاور اور کمپیوٹر روم کنٹرول آلات کے لیے ایک خاص مواد ہے۔ سطح کی مزاحمت کو 10⁶Ω اور 10⁹Ω کے درمیان مستحکم طور پر کنٹرول کیا جاتا ہے، جو الیکٹرانک آلات کے طویل مدتی آپریشن سے پیدا ہونے والی جامد بجلی کو مؤثر طریقے سے جاری کرتا ہے اور درست صنعتی کنٹرول میزبانوں کی حفاظت کرتا ہے، مواصلاتی آلات کو بھیجتا ہے اور ٹرمینلز کی نگرانی کرتا ہے۔

اس کا ورک ٹاپ فائر ریٹارڈنٹ، ہائی ٹمپریچر ریزسٹنٹ، سکریچ ریزسٹنٹ اور اثر مزاحم ہے۔ لباس مزاحم گریڈ طویل مدتی ہائی فریکوئنسی کی بورڈ اور ماؤس آپریشن کے تقاضوں کو پورا کرتا ہے، برسوں کے استعمال کے بعد بغیر کوئی دھندلاہٹ، کوئی چھیلنا اور کوئی شگاف نہیں۔

3. مضبوط اور کمزور موجودہ تنہائی کی وائرنگ سسٹم

یہ مضبوط کرنٹ اور کمزور کرنٹ کے لیے ڈبل آزاد ٹرنکنگ ڈھانچے سے لیس ہے۔ بجلی کی لائنوں اور سگنل لائنوں کو مکمل طور پر الگ کرنے کے لیے پروڈکٹ کے بیچ میں دھات کی الگ تھلگ پلیٹ کا اہتمام کیا جاتا ہے، برقی مقناطیسی کراس اسٹالک، اسکرین فلکر، سگنل میں تاخیر اور موجودہ مداخلت کی وجہ سے ڈیٹا پیکٹ کے نقصان سے گریز کیا جاتا ہے۔

اس کے ہر اسٹیشن کے لیے آزاد تار کے سوراخ، تار کے نالی اور نیچے کی وائرنگ چینلز مخصوص ہیں۔ اس پر تمام وائرنگ پوشیدہ اور صاف ستھری ہے، جو بعد میں آلات کی دیکھ بھال، لائن کی تبدیلی اور سسٹم کو اپ گریڈ کرنے میں سہولت فراہم کرتی ہے۔ پورا پاور ڈسپیچنگ کنسول معیاری گراؤنڈنگ ٹرمینلز سے لیس ہے تاکہ محفوظ مساوی تحفظ کو یقینی بنایا جا سکے، پاور انڈسٹری کے حفاظتی قبولیت کے معیارات کو پورا کیا جا سکے۔

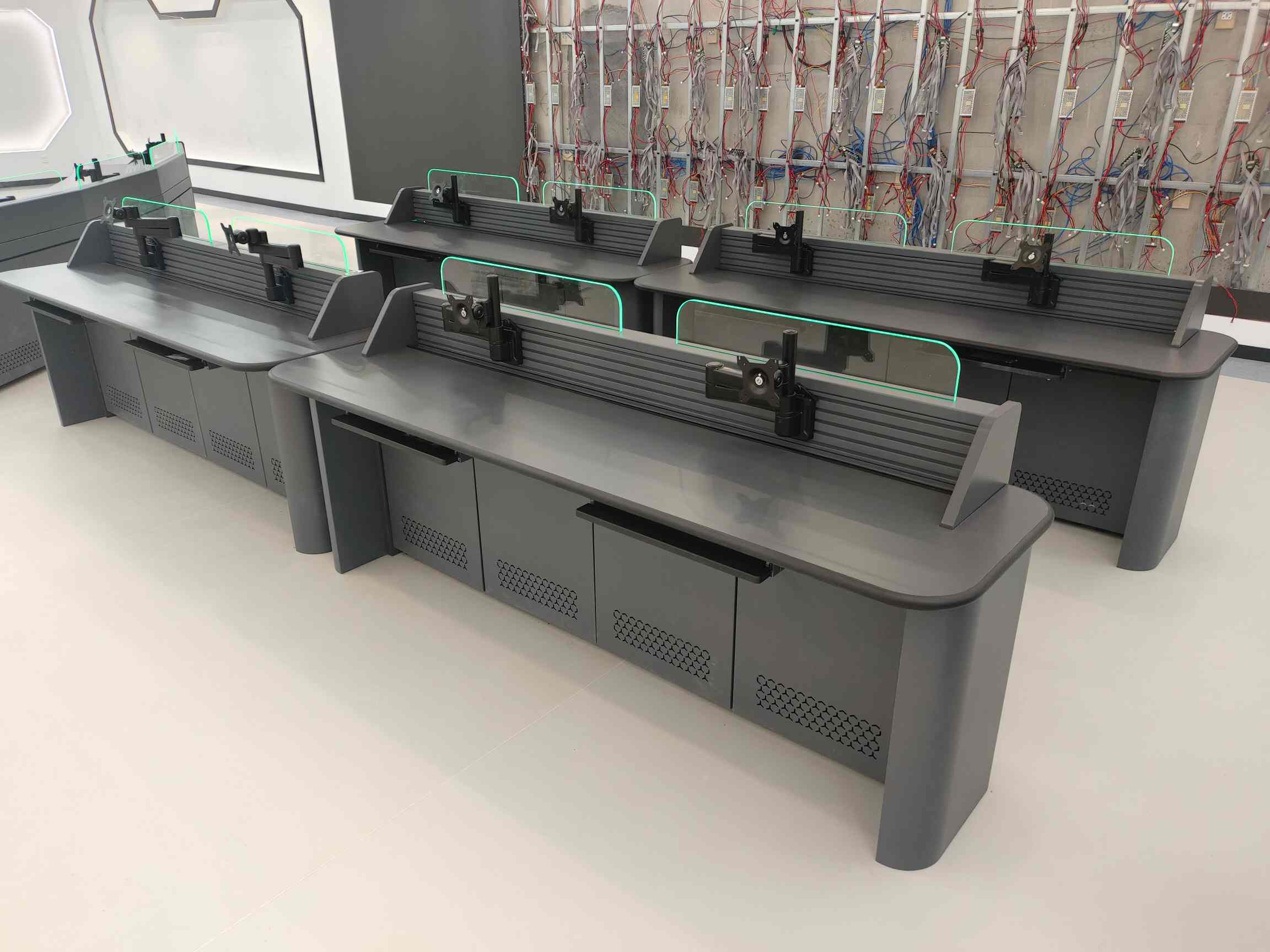

4. ملٹی اسکرین ماؤنٹنگ بریکٹ سسٹم

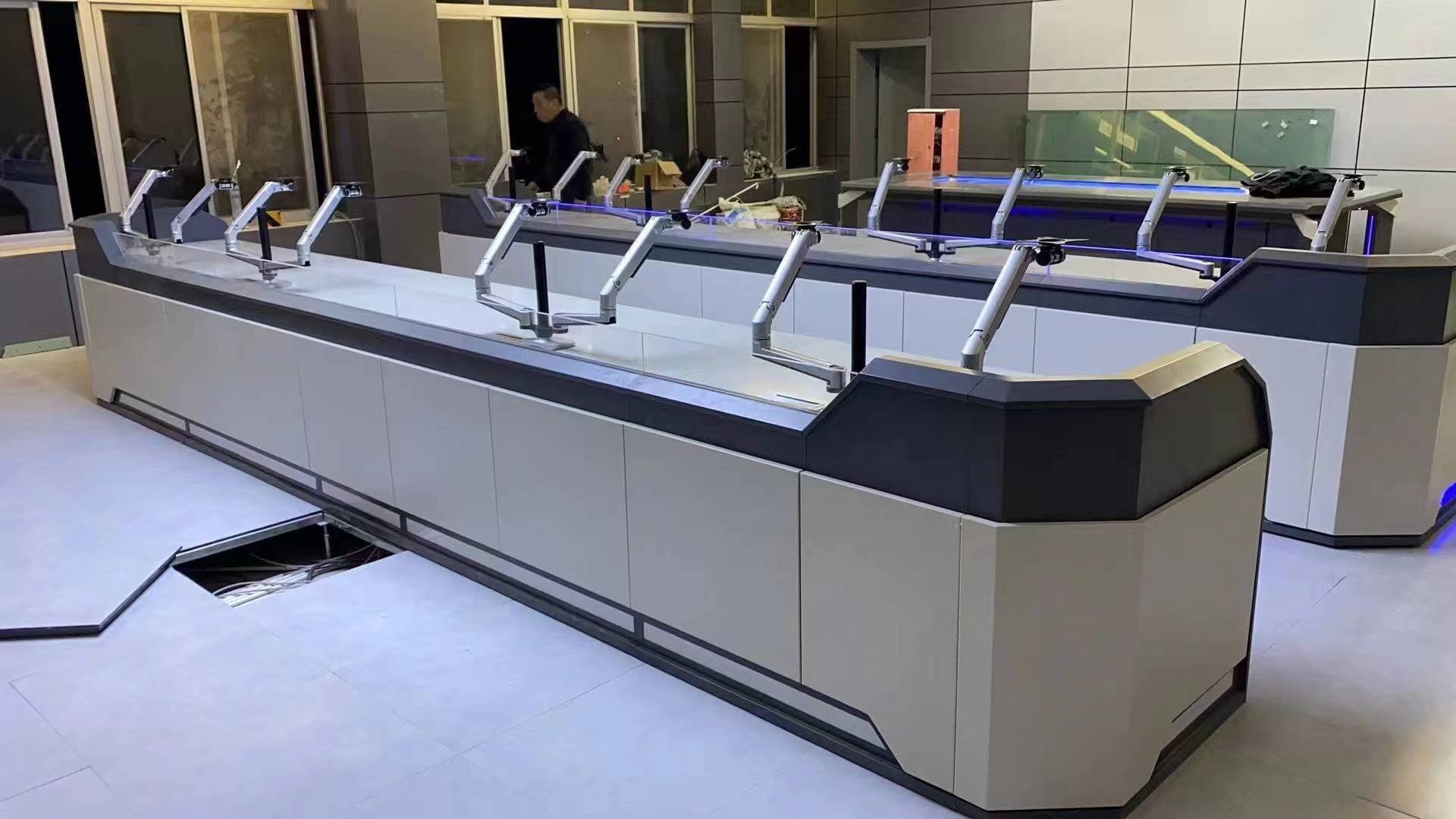

اس کا پچھلا حصہ ایک مربوط گاڑھا مانیٹر ماؤنٹنگ بریکٹ سے لیس ہے جو فی اسٹیشن 2 سے 6 مانیٹر لے جانے کی صلاحیت رکھتا ہے۔ بریکٹ مضبوط بوجھ برداشت کرنے کی صلاحیت، ایڈجسٹ اوپر نیچے اور بائیں دائیں زاویوں، اور لچکدار اسکرین ترتیب کے ساتھ مضبوط اسٹیل ڈھانچے کو اپناتا ہے۔

بریکٹ پاور گرڈ ڈایاگرام، ڈیٹا منحنی خطوط، آلات آپریٹنگ اسٹیٹس، ریئل ٹائم مانیٹرنگ ویڈیوز اور ملٹی سسٹم سنکرونس ڈسپلے کی ضروریات کو ظاہر کرنے کے لیے موزوں ہے۔ بریکٹ طویل مدتی آپریشن کے دوران ہلے بغیر مستحکم رہتا ہے، واضح اور مستحکم مانیٹرنگ تصویروں کو یقینی بناتا ہے۔

5. ایرگونومک ہیومنائزڈ ڈیزائن

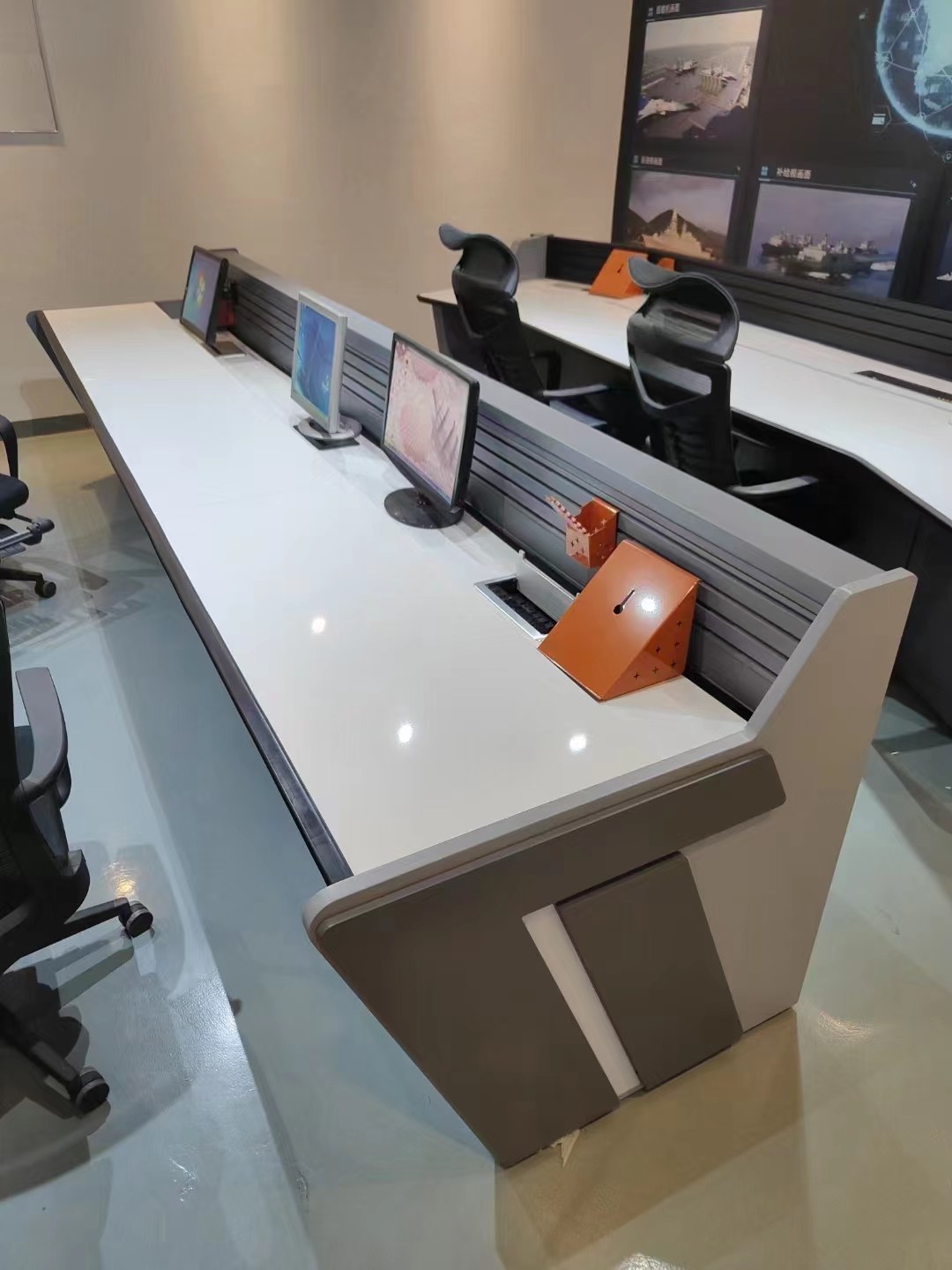

ورک ٹاپ آپریٹر کے دیکھنے کے زاویے کو بہتر بنانے اور آنکھوں کی تھکاوٹ کو کم کرنے کے لیے مائیکرو مائل ایرگونومک ڈیزائن کو اپناتا ہے۔ یہ پوشیدہ پیچھے ہٹنے کے قابل کی بورڈ ٹرے اور ہموار سلائیڈنگ ریل سے لیس ہے، جگہ بچاتا ہے اور صاف ستھرا ڈیسک ٹاپ کو یقینی بناتا ہے۔

پاور ڈسپیچنگ کنسول ایک اختیاری الیکٹرک اونچائی کو ایڈجسٹ کرنے والا فنکشن پیش کرتا ہے جو بیٹھنے اور کھڑے ہونے کے متبادل کام کی حمایت کرتا ہے، جس سے ڈسپیچرز کے طویل عرصے تک آن ڈیوٹی آرام کو بہتر بناتا ہے۔ مجموعی طور پر آرک چیمفر ڈیزائن تصادم کی چوٹ کو روکتا ہے، صنعتی کنٹرول رومز کے حفاظتی اور انسانی ڈیزائن کے معیارات پر پوری طرح پورا اترتا ہے۔

6. ماڈیولر توسیعی ڈھانچہ

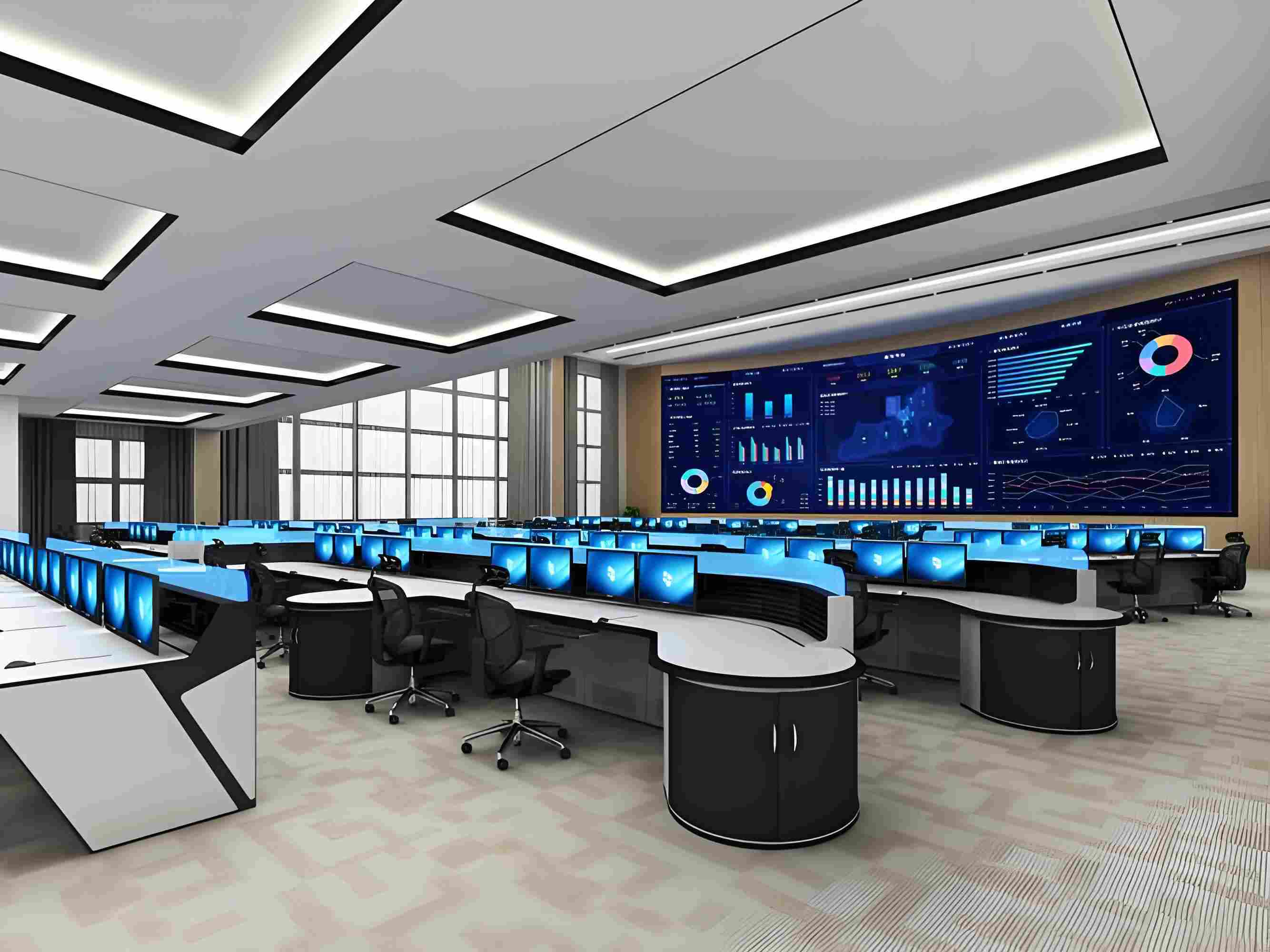

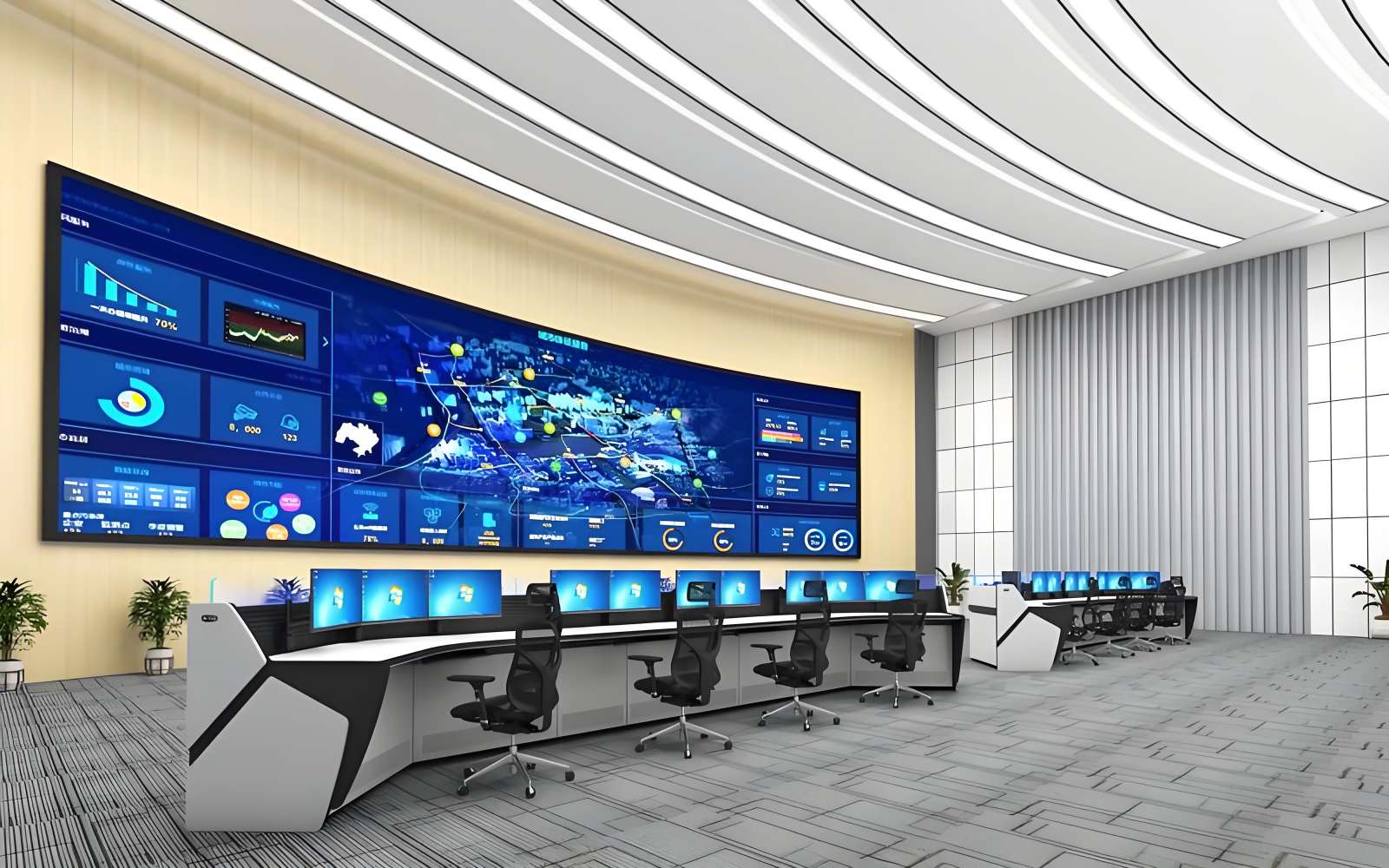

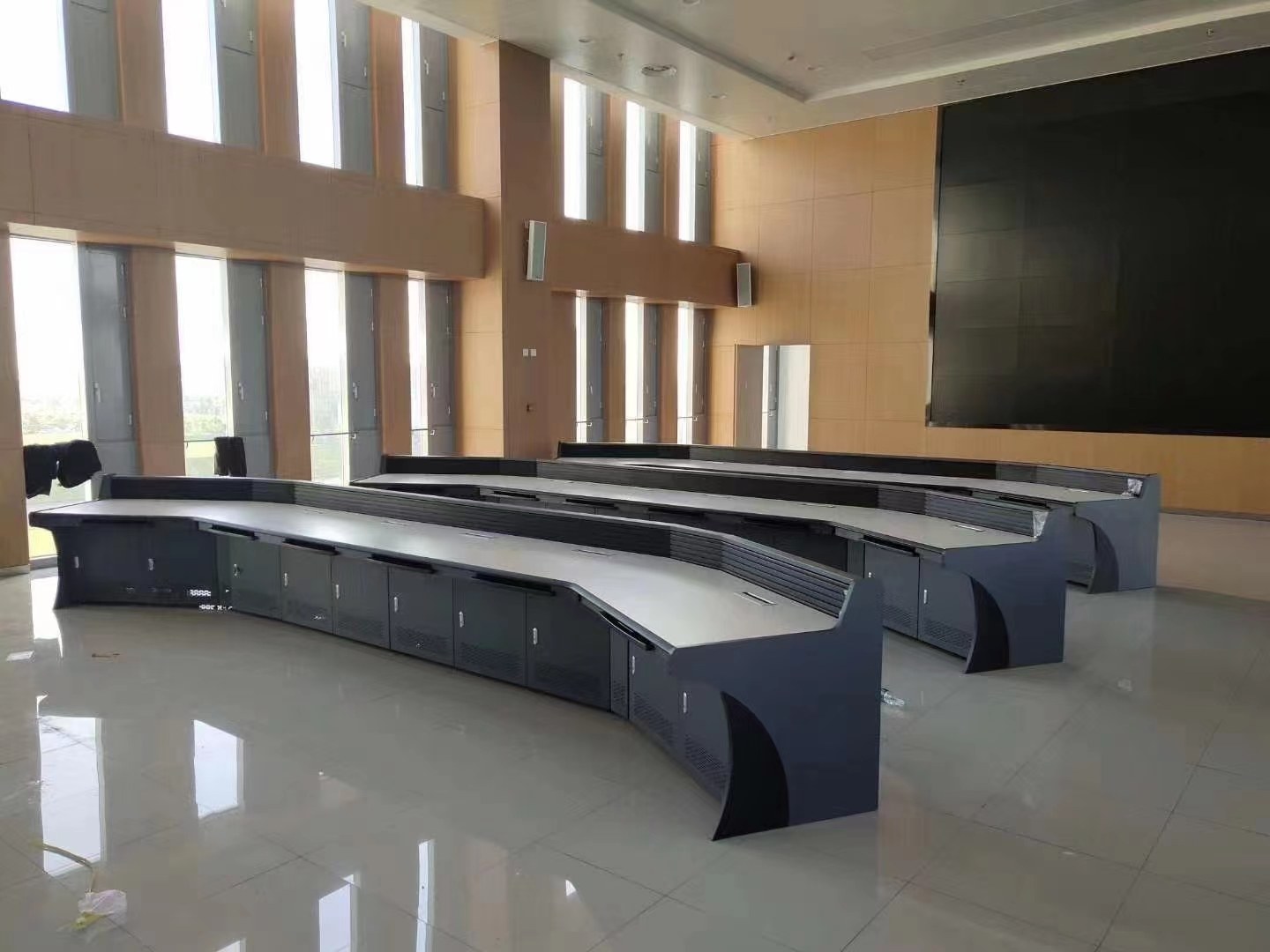

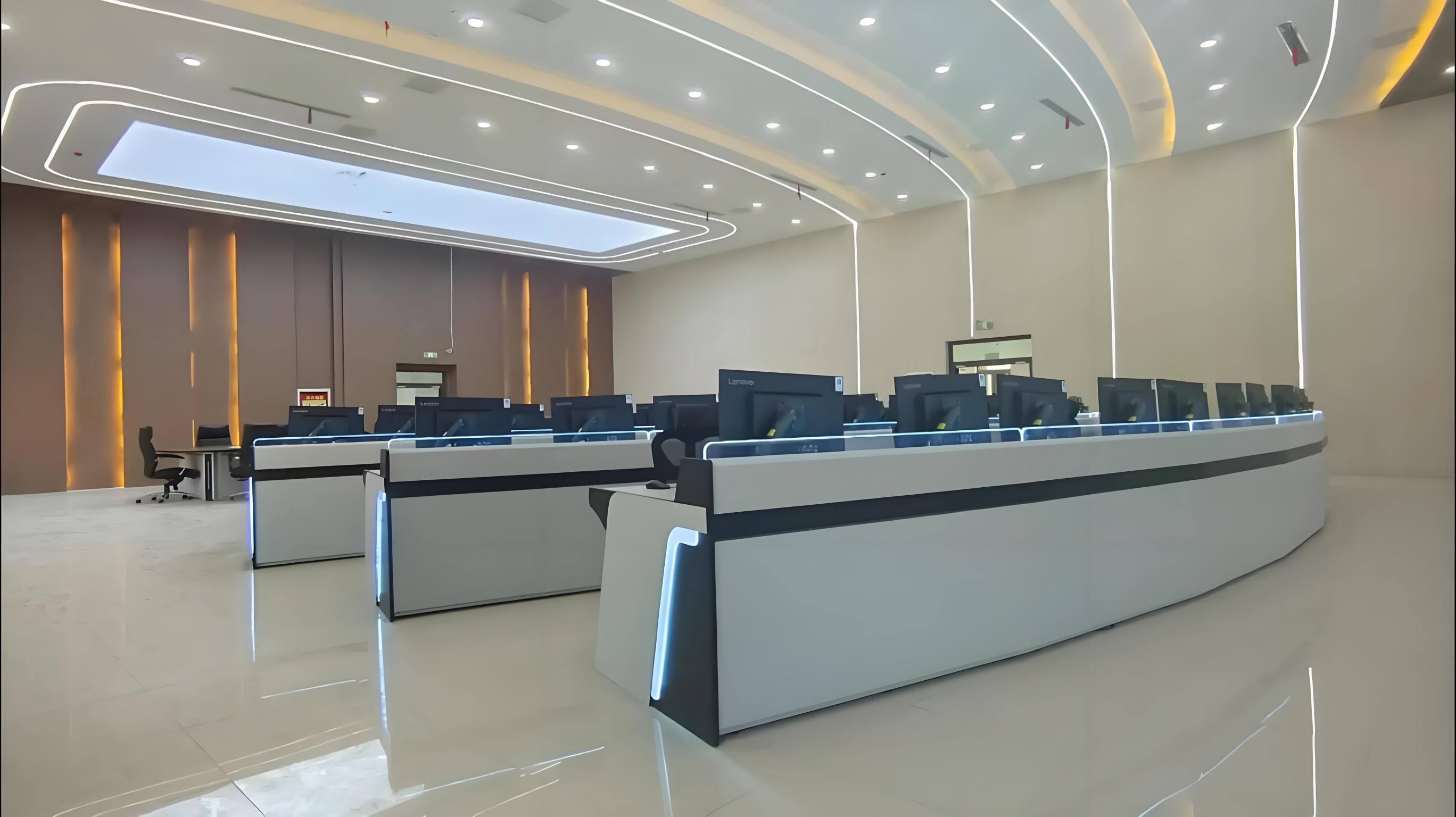

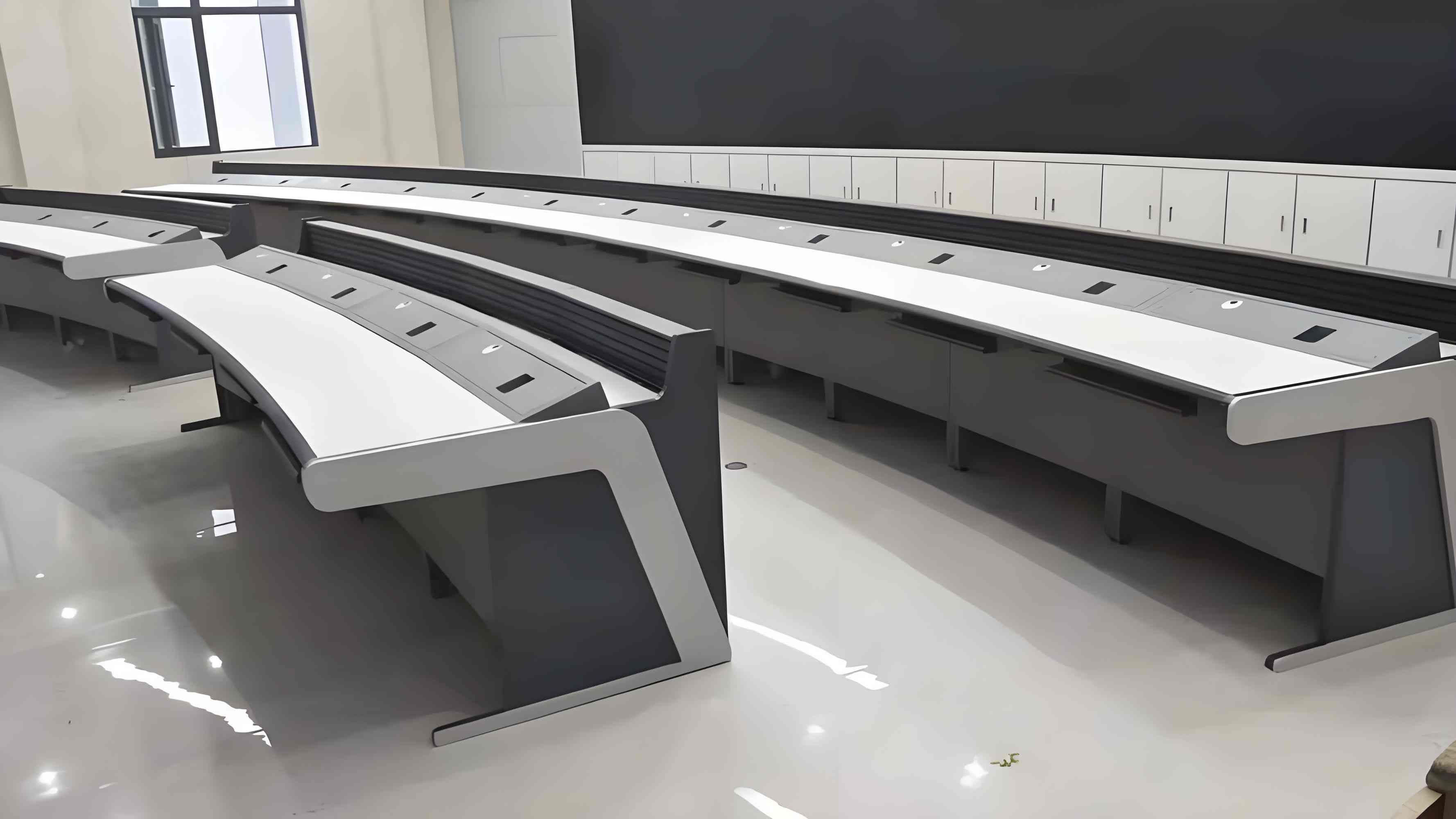

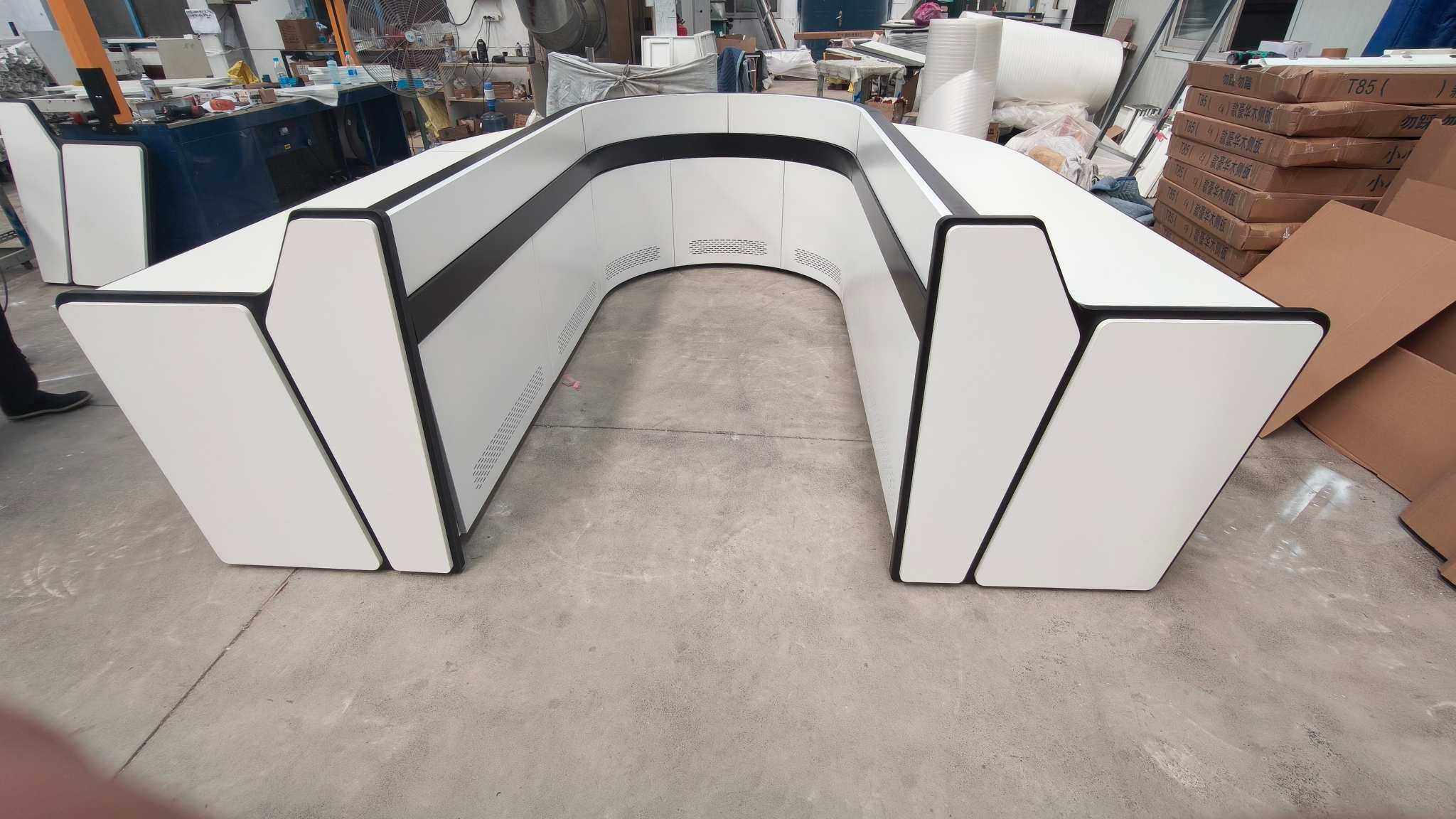

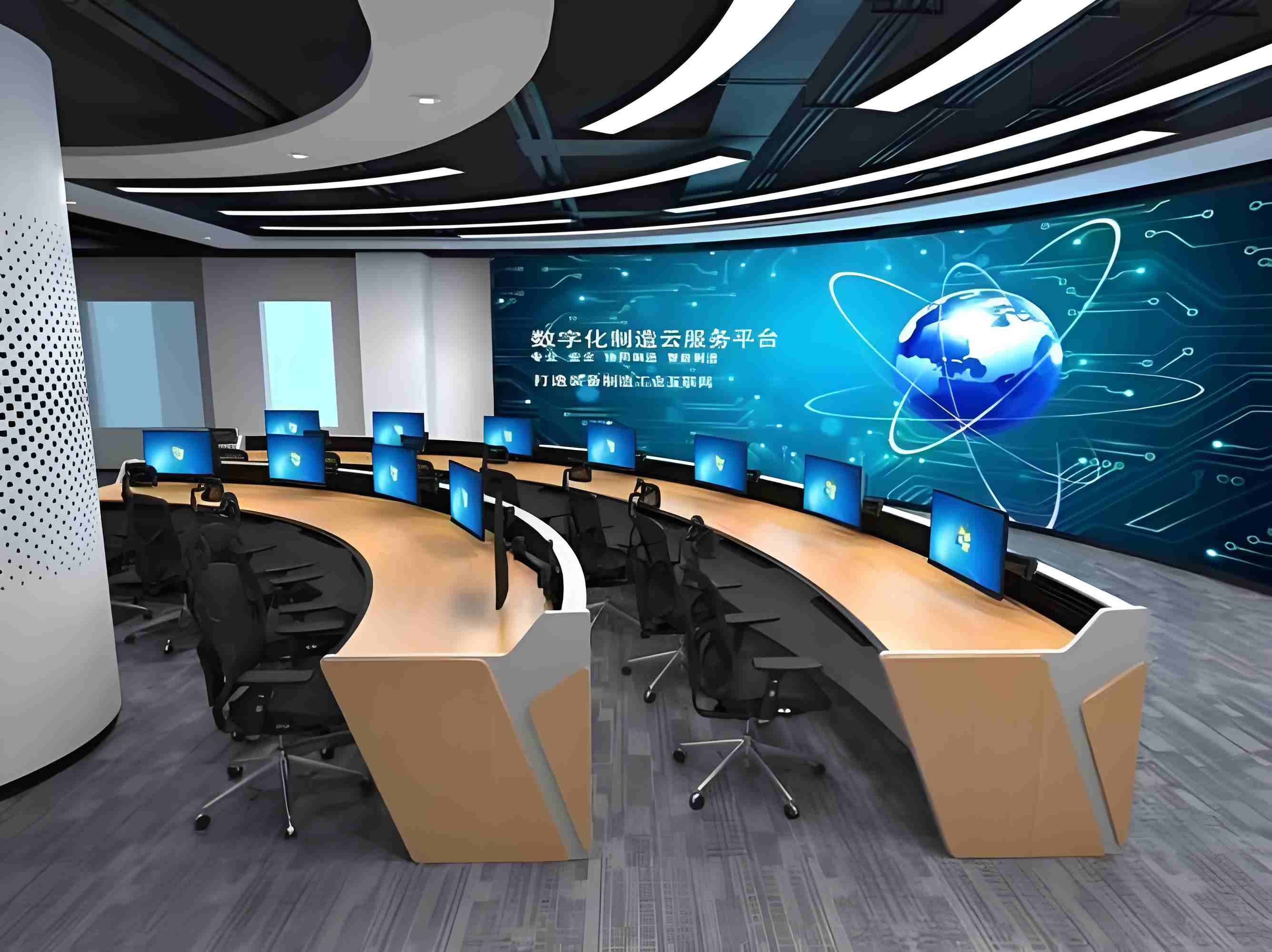

پروڈکٹ مکمل طور پر ماڈیولر معیاری پیداوار کو اپناتا ہے جو سنگل یا ایک سے زیادہ اسٹیشنوں کے لامحدود تقسیم کی حمایت کرتا ہے۔ کنٹرول روم کے سائز کے مطابق، پاور ڈسپیچنگ کنسول کو لکیری قسم، آرک قسم، یو قسم اور دیگر مجموعی ترتیب میں ملایا جا سکتا ہے۔

ماڈیولر ڈھانچہ فنکشنل ماڈیولز کے مفت اضافے، کمی اور تبدیلی کی اجازت دیتا ہے، بعد میں ہال کی تعمیر نو، صلاحیت میں توسیع اور آلات کو اپ گریڈ کرنے میں سہولت فراہم کرتا ہے۔ یہ چھوٹے ڈسٹری بیوشن نیٹ ورک کنٹرول رومز، درمیانے درجے کے پاور پلانٹ کے مرکزی کنٹرول رومز اور بڑے صوبائی گرڈ ڈسپیچنگ ہالز کے لیے موزوں ہے۔

مصنوعات کے فوائد

یہ پاور انڈسٹری کے 24/7 اعلی شدت کی نگرانی کے منظرناموں کے لیے اپنی مرضی کے مطابق بنایا گیا ہے۔ پاور ڈسپیچنگ کنسول اینٹی برقی مقناطیسی مداخلت، جامد خاتمے، حفاظتی تحفظ، ساختی استحکام اور طویل مدتی استحکام میں شاندار فوائد کا مظاہرہ کرتا ہے۔

عام مانیٹرنگ ڈیسک کے مقابلے میں، یہ زیادہ پیشہ ور، محفوظ اور پیچیدہ پاور برقی مقناطیسی ماحول کے لیے زیادہ موافق ہے۔

تمام مواد فائر ریٹارڈنٹ، ماحول دوست اور پائیدار ہیں، جو بین الاقوامی صنعتی حفاظتی معیارات اور بجلی کی صنعت کے معائنہ کی ضروریات کو پورا کرتے ہیں۔ پروڈکٹ پاور گرڈ انٹرپرائزز، پاور پلانٹس، توانائی کے نئے پروجیکٹس اور پاور انجینئرنگ EPC کمپنیوں کے لیے ترجیحی کنٹرول ورک سٹیشن ہے۔

درخواست کا دائرہ کار

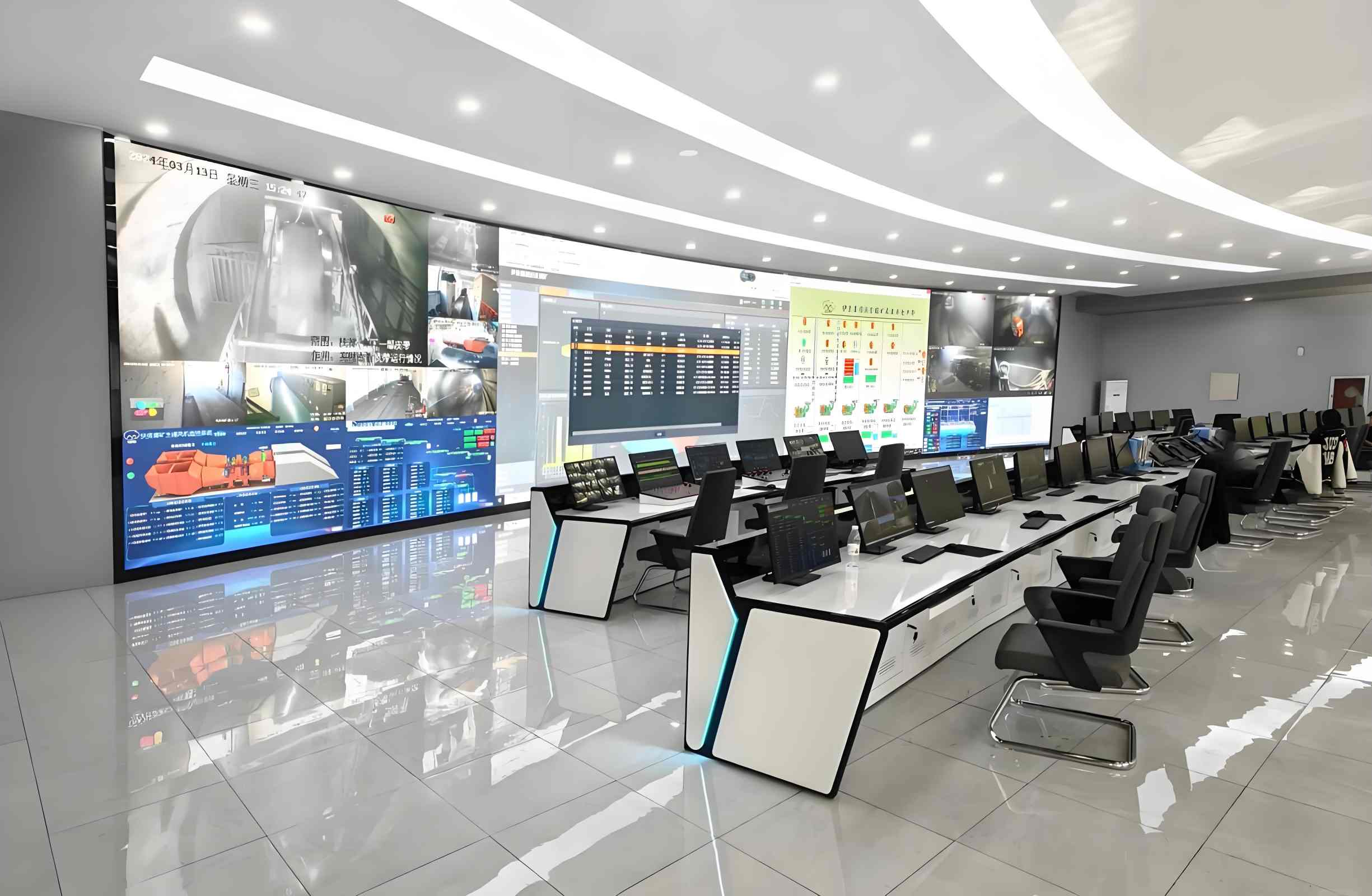

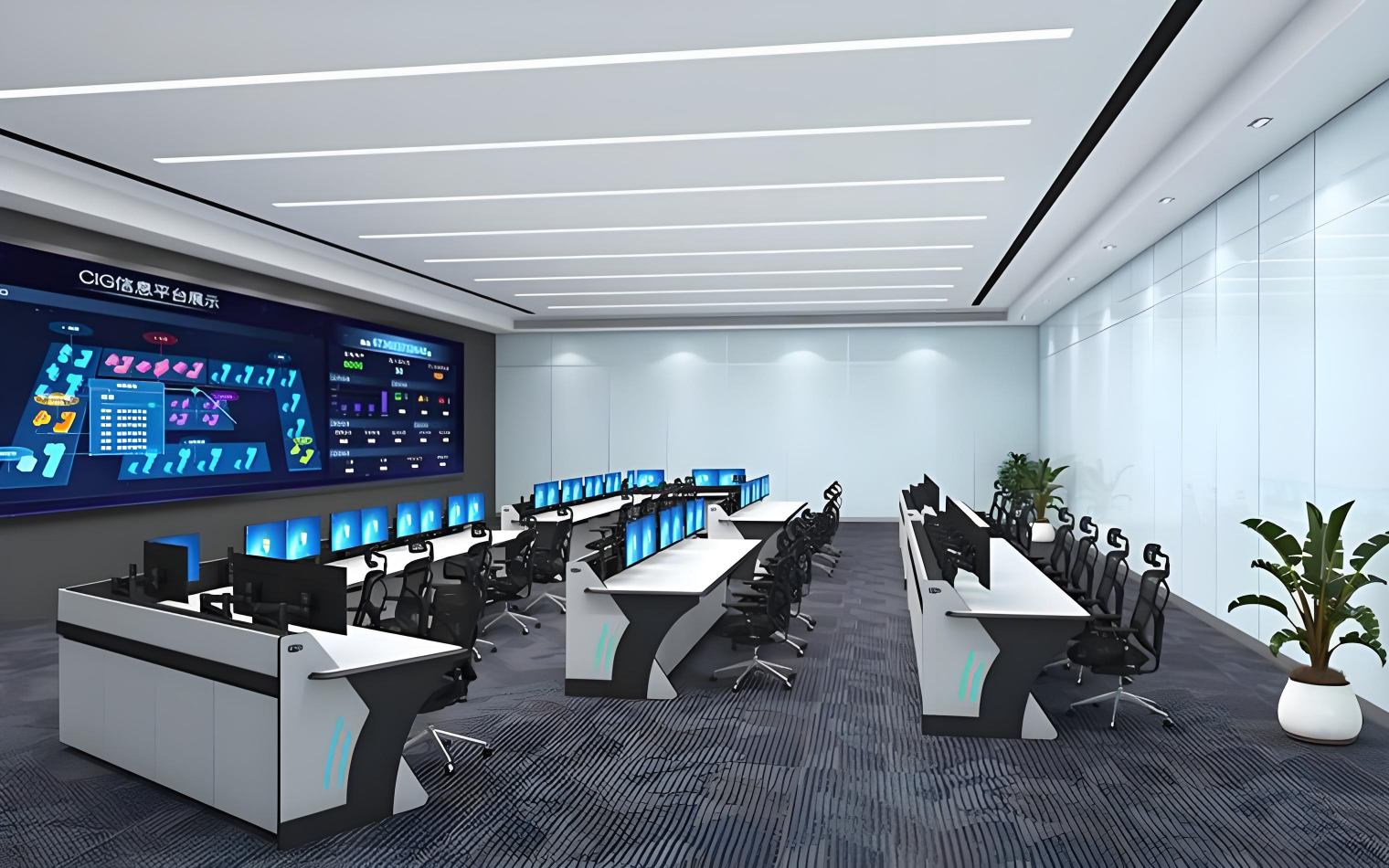

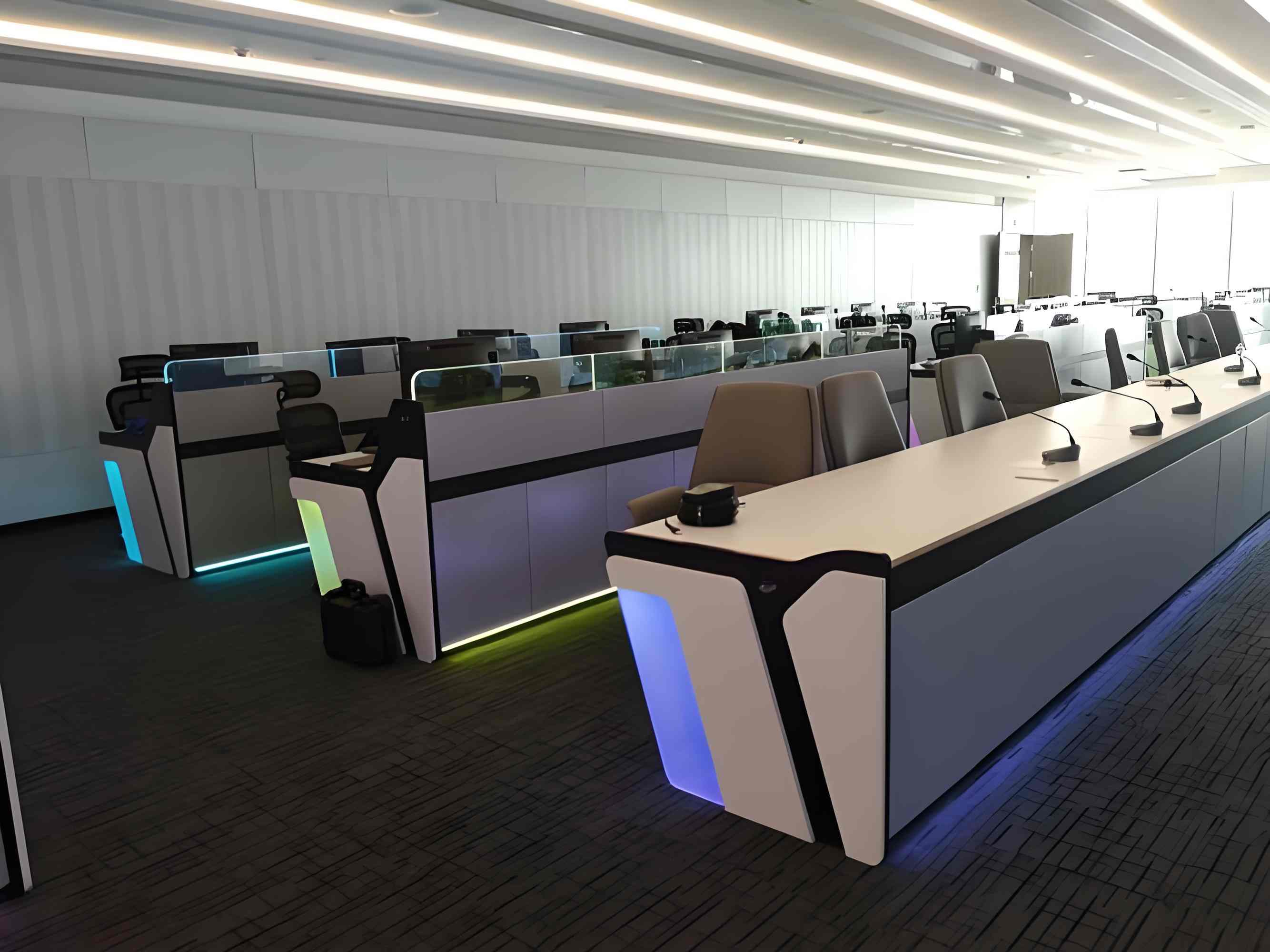

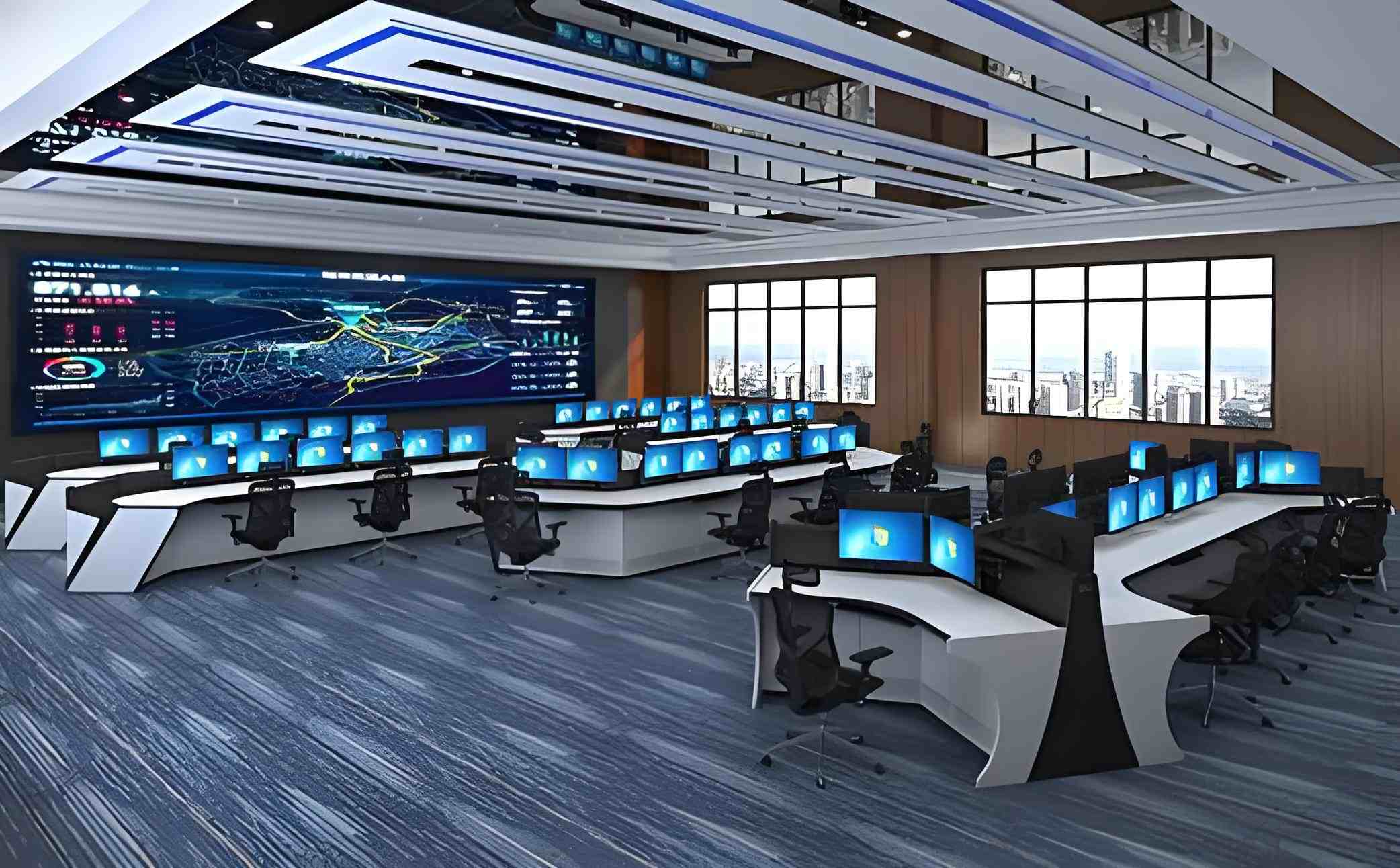

پاور ڈسپیچنگ کنسول پاور گرڈ ڈسپیچنگ سینٹرز، میونسپل پاور بیورو کنٹرول رومز، ڈسٹری بیوشن نیٹ ورک مانیٹرنگ سینٹرز، تھرمل پاور پلانٹ سینٹرل کنٹرول رومز، ہائیڈرو پاور پلانٹ مانیٹرنگ رومز، ونڈ پاور اور سولر نیو انرجی کنٹرول سینٹرز، انرجی اسٹوریج اسٹیشن مانیٹرنگ رومز، سب اسٹیشن سنٹرلائزڈ کنٹرول رومز، اور پاور کمیونیکیشن شیڈولنگ سینٹرز پر لاگو ہوتا ہے۔

تکنیکی پیرامیٹرز

1. فریم مواد: 1.5–2.0mm SPCC کولڈ رولڈ اسٹیل / 6063-T5 ایلومینیم مرکب
2. ورک ٹاپ مواد: اختیاری اینٹی سٹیٹک HPL کمپیکٹ لیمینیٹ یا اینٹی سٹیٹک فائر پروف بورڈ
3. سطح کی مزاحمتی صلاحیت: 10⁶–10⁹Ω
4. گراؤنڈنگ مزاحمت: ≤1Ω
5. جامد بوجھ کی گنجائش: ≥100kg/㎡
6. آپریشن موڈ: فکسڈ / الیکٹرک اونچائی سایڈست اختیاری
7. وائرنگ ڈیزائن: آزاد مضبوط اور کمزور موجودہ تنہائی ٹرنکنگ
8. سروس کی زندگی: عام کام کے حالات کے تحت 15 سال سے زیادہ
